WMS的创建

基于Android U

WMS的创建过程

WMS是在SystemServer中创建的。

frameworks/base/services/java/com/android/server/SystemServer.java
private void startBootstrapServices(@NonNull TimingsTraceAndSlog t) {
    ...
    t.traceBegin("StartWatchdog");
    final Watchdog watchdog = Watchdog.getInstance();  // 1
    watchdog.start();
    mDumper.addDumpable(watchdog);
    t.traceEnd();
    ...
    t.traceBegin("InitWatchdog");
    watchdog.init(mSystemContext, mActivityManagerService);  // 2
    t.traceEnd();
    ...
}

private void startOtherServices(@NonNull TimingsTraceAndSlog t) {
    ...
    WindowManagerService wm = null;
    ...
    InputManagerService inputManager = null;
    ...

    try {
        ...
        t.traceBegin("StartInputManagerService");
        inputManager = new InputManagerService(context);  // 3
        t.traceEnd();
        ...
        t.traceBegin("StartWindowManagerService");
        // WMS needs sensor service ready
        mSystemServiceManager.startBootPhase(t, SystemService.PHASE_WAIT_FOR_SENSOR_SERVICE);
        wm = WindowManagerService.main(context, inputManager, !mFirstBoot,
                new PhoneWindowManager(), mActivityManagerService.mActivityTaskManager);  // 4
        ServiceManager.addService(Context.WINDOW_SERVICE, wm, /* allowIsolated= */ false,
                DUMP_FLAG_PRIORITY_CRITICAL | DUMP_FLAG_PROTO);  // 5
        ServiceManager.addService(Context.INPUT_SERVICE, inputManager,
                /* allowIsolated= */ false, DUMP_FLAG_PRIORITY_CRITICAL);  // 6
        t.traceEnd();

        t.traceBegin("SetWindowManagerService");
        mActivityManagerService.setWindowManager(wm);
        t.traceEnd();

        t.traceBegin("WindowManagerServiceOnInitReady");
        wm.onInitReady();  // 7
        t.traceEnd();
        ...
    } catch (Throwable e) {
        ...
    }
    ...
    t.traceBegin("MakeDisplayReady");
    try {
        wm.displayReady();  // 8
    } catch (Throwable e) {
        ...
    }
    t.traceEnd();
    ...
    t.traceBegin("MakeWindowManagerServiceReady");
    try {
        wm.systemReady();  // 9
    } catch (Throwable e) {
        ...
    }
    t.traceEnd();
    ...
}

注释1、2处分别得到Watchdog实例并对它进行初始化，Watchdog用来监控系统的一些关键服务的运行状况。

注释3处创建了IMS，并赋值给IMS类型的inputManager对象。

注释4处执行了WMS的main()方法，其内部会创建WMS，需要注意的是main()方法其中一个传入的参数就是在注释3处创建的IMS，WMS是输入事件的中转站，其内部包含了IMS引用并不意外。WMS的main()方法是运行在SystemServer的run()方法中的，换句话说就是运行在“system_server”线程中。

在注释5、6处分别将WMS和IMS注册到ServiceManager中，这样如果某个客户端想要使用WMS，就需要先去ServiceManager中查询信息，然后根据信息与WMS所在的进程建立通信通路，客户端就可以使用WMS了。

注释7处用来初始化窗口管理策略的接口类，以及将WMS添加到Watchdog中。

注释8处用来初始化屏幕显示信息。

注释9处用来通知WMS，系统的初始化工作已经完成，其内部调用了WindowManagerPolicy的systemReady()方法。

WindowManagerService.main()

frameworks/base/services/core/java/com/android/server/wm/WindowManagerService.java
public static WindowManagerService main(final Context context, final InputManagerService im,
        final boolean showBootMsgs, WindowManagerPolicy policy,
        ActivityTaskManagerService atm) {
    return main(context, im, showBootMsgs, policy, atm, new DisplayWindowSettingsProvider(),
            SurfaceControl.Transaction::new, SurfaceControl.Builder::new);
}

/**
 * Creates and returns an instance of the WindowManagerService. This call allows the caller
 * to override factories that can be used to stub native calls during test.
 */
@VisibleForTesting
public static WindowManagerService main(final Context context, final InputManagerService im,
        final boolean showBootMsgs, WindowManagerPolicy policy, ActivityTaskManagerService atm,
        DisplayWindowSettingsProvider displayWindowSettingsProvider,
        Supplier<SurfaceControl.Transaction> transactionFactory,
        Function<SurfaceSession, SurfaceControl.Builder> surfaceControlFactory) {
    final WindowManagerService[] wms = new WindowManagerService[1];
    DisplayThread.getHandler().runWithScissors(() ->  // 1
            wms[0] = new WindowManagerService(context, im, showBootMsgs, policy, atm,
                    displayWindowSettingsProvider, transactionFactory,
                    surfaceControlFactory), 0);  // 2
    return wms[0];
}

注释1处调用了DisplayThread的getHandler()方法，用来得到DisplayThread的Handler实例。DisplayThread是一个单例的前台线程，这个线程用来处理需要低延时显示的相关操作，并只能由WindowManager、DisplayManager和InputManager实时执行快速操作。

注释2处创建了WMS的实例，这个过程运行在Runnable的run()方法中，而Runnable则传到了DisplayThread对应的Handler的runWithScissors()方法中，说明WMS的创建是运行在android.displ ay线程中的。需要注意的是，runWithScissors()方法的第二个参数传入的是0。

frameworks/base/core/java/android/os/Handler.java
public final boolean runWithScissors(@NonNull Runnable r, long timeout) {
    if (r == null) {
        throw new IllegalArgumentException("runnable must not be null");
    }
    if (timeout < 0) {
        throw new IllegalArgumentException("timeout must be non-negative");
    }

    if (Looper.myLooper() == mLooper) {  // 1
        r.run();
        return true;
    }

    BlockingRunnable br = new BlockingRunnable(r);
    return br.postAndWait(this, timeout);
}

开头对传入的Runnable和timeout进行了判断，如果Runnable为null或者timeout小于0则抛出异常。在注释1处根据每个线程只有一个Looper的原理来判断当前的线程（system_server线程）是否是Handler所指向的线程（android.display线程），如果是则直接执行Runnable的run()方法，如果不是则调用BlockingRunnable的postAndWait()方法，并将当前线程的Runnable作为参数传进去，BlockingRunnable是Handler的内部类。

frameworks/base/core/java/android/os/Handler.java
private static final class BlockingRunnable implements Runnable {
    private final Runnable mTask;
    private boolean mDone;

    public BlockingRunnable(Runnable task) {
        mTask = task;
    }

    @Override
    public void run() {
        try {
            mTask.run();  // 1
        } finally {
            synchronized (this) {
                mDone = true;
                notifyAll();
            }
        }
    }

    public boolean postAndWait(Handler handler, long timeout) {
        if (!handler.post(this)) {  // 2
            return false;
        }

        synchronized (this) {
            if (timeout > 0) {
                final long expirationTime = SystemClock.uptimeMillis() + timeout;
                while (!mDone) {
                    long delay = expirationTime - SystemClock.uptimeMillis();
                    if (delay <= 0) {
                        return false; // timeout
                    }
                    try {
                        wait(delay);
                    } catch (InterruptedException ex) {
                    }
                }
            } else {
                while (!mDone) {
                    try {
                        wait();  // 3
                    } catch (InterruptedException ex) {
                    }
                }
            }
        }
        return true;
    }
}

在注释2处将当前的BlockingRunnable添加到Handler的任务队列中。前面的runWithScissors()方法的第二个参数为0，因此timeout等于0，这样如果mDone为false的话会一直调用注释3处的wait()方法使得当前线程（system_server线程）进入等待状态，那么等待的是哪个线程呢？我们往上看，在注释1处执行了传入的Runnable的run()方法（运行在android.display线程），执行完毕后在finally代码块中将mDone设置为true，并调用notifyAll()方法唤醒处于等待状态的线程，这样就不会继续调用注释3处的wait()方法。因此得出结论，system_server线程等待的就是android.display线程，这是因为android.display线程内部执行了WMS的创建，而WMS的创建优先级要更高。

frameworks/base/services/core/java/com/android/server/wm/WindowManagerService.java
private WindowManagerService(Context context, InputManagerService inputManager,
        boolean showBootMsgs, WindowManagerPolicy policy, ActivityTaskManagerService atm,
        DisplayWindowSettingsProvider displayWindowSettingsProvider,
        Supplier<SurfaceControl.Transaction> transactionFactory,
        Function<SurfaceSession, SurfaceControl.Builder> surfaceControlFactory) {
    ...
    mInputManager = inputManager; // 1
    ...
    mAnimator = new WindowAnimator(this);  // 2
    ...
    mActivityManager = ActivityManager.getService();  // 3
    ...
}

注释1处用来保存传进来的IMS，这样WMS就持有了IMS的引用。

注释2处创建了WindowAnimator，它用于管理所有的窗口动画。

注释3处得到AMS实例，并赋值给mActivityManager，这样WMS就持有了AMS的引用。

WindowManagerService.onInitReady()

frameworks/base/services/core/java/com/android/server/wm/WindowManagerService.java
public void onInitReady() {
	initPolicy();  // 1
	Watchdog.getInstance().addMonitor(this);  // 2
	...
}

注释1处初始化了窗口管理策略的接口类WindowManagerPolicy（WMP），它用来定义一个窗口策略所要遵循的通用规范。

注释2处将自身也就是WMS通过addMonitor()方法添加到Watchdog中，Watchdog用来监控系统的一些关键服务的运行状况（比如传入的WMS的运行状况），这些被监控的服务都会实现Watchdog.Monitor接口。Watchdog每分钟都会对被监控的系统服务进行检查，如果被监控的系统出现了死锁，则会杀死Watchdog所在的进程，也就是SystemServer进程。

frameworks/base/services/core/java/com/android/server/wm/WindowManagerService.java
private void initPolicy() {
    UiThread.getHandler().runWithScissors(new Runnable() {
        public void run() {
            WindowManagerPolicyThread.set(Thread.currentThread(), Looper.myLooper());
            mPolicy.init(mContext, WindowManagerService.this);  // 1
        }
    }, 0);
}

initPolicy()方法和此前讲的WMS的main()方法的实现类似，在注释1处执行了WMP的init()方法，WMP是一个接口，init()方法具体在PhoneWindowManager（PWM）中实现。PWM的init()方法运行在android.ui线程中，它的优先级要高于initPolicy()方法所在的android.display线程，因此android.display线程要等PWM的init()方法执行完毕后，处于等待状态的android.display线程才会被唤醒从而继续执行下面的代码。

线程间关系

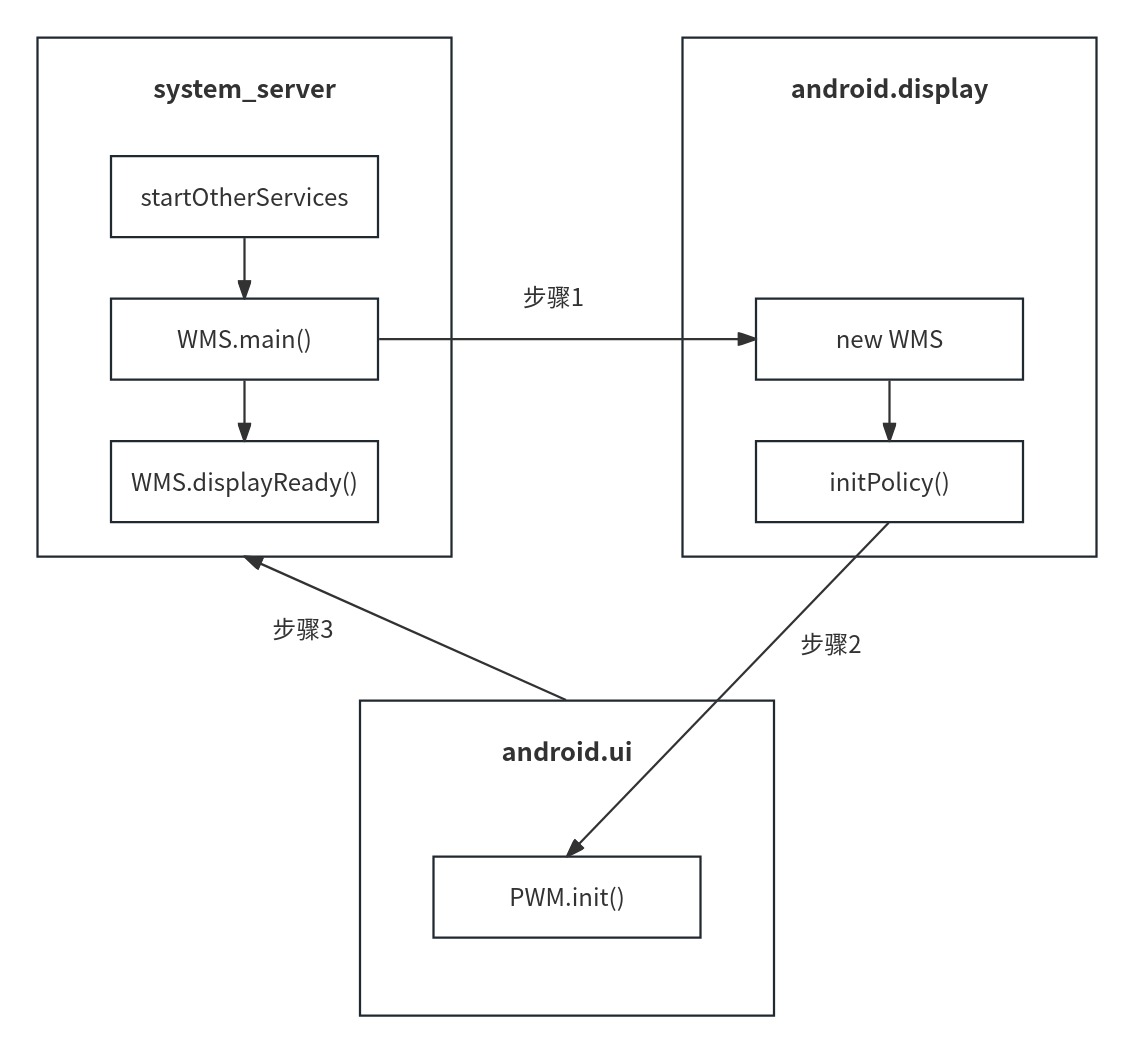

本文共提到了三个线程，分别是system_server、android.display和android.ui，为了便于理解，下面给出这三个线程之间的关系。

从上图可以看出，三个线程之间的关系可以分为三个步骤来实现：

首先在system_server线程中执行了SystemServer的startOtherServices()方法，在startOtherServices()方法中会调用WMS的main()方法，main()方法会创建WMS，创建的过程在android.display线程中实现，创建WMS的优先级更高，因此system_server线程要等WMS创建完成后，处于等待状态的system_server线程才会被唤醒从而继续执行下面的代码。
在WMS的构造方法中会调用WMS的initPolicy()方法，在initPolicy()方法中又会调用PWM.init()方法，PWM的init()方法在android.ui线程中运行，它的优先级要高于android.display线程，因此android.display线程要等PWM的init()方法执行完毕后，处于等待状态的android.display线程才会被唤醒从而继续执行下面的代码。
PWM的init()方法执行完毕后，android.display线程就完成了WMS的创建，等待的system_server线程被唤醒后继续执行WMS的main()方法后的代码逻辑，比如WMS的displayReady()方法用来初始化屏幕显示信息（SystemServer的startOtherServices()方法的注释8处）。
