AMS重要的数据结构

基于Android U

ActivityRecord

ActivityRecord内部记录了Activity的所有信息。因此它用来描述一个Activity，它是在启动Activity时被创建的，具体是在ActivityStarter的startActivity方法中被创建的。ActivityRecord的部分重要成员变量如下所示：

名称	类型	说明
service	ActivityManagerService	AMS的引用
info	ActivityInfo	开发者在AndroidManifest中提供的Activity信息
launchedFromPackage	String	启动Activity的包名
taskAffinity	String	Activity希望归属的栈
task	Task	ActivityRecord所在的Task
app	WindowProcessController	ActivityRecord所在的应用程序进程
mState	State	当前Activity的状态
icon	int	Activity的图标资源标识符
theme	int	Activity的主题资源标识符

ActivityRecord中含有该ActivityRecord所在的Task，这就将ActivityRecord和Task关联在一起，它们是Activity任务栈模型的重要成员。

TaskFragment

一个基本容器，可容纳 Activity 或其他 TaskFragment，还能够管理Activity生命周期及更新其可见性。

在TaskFragment中定义了一些特殊状态的Activity，如下所示：

frameworks/base/services/core/java/com/android/server/wm/TaskFragment.java
private ActivityRecord mPausingActivity = null;  // 正在暂停的Activity
ActivityRecord mLastPausedActivity = null;  // 上一个已经暂停的Activity
private ActivityRecord mResumedActivity = null;  // 已经Resume的Activity

Task

Task是一个TaskFragment（继承自TaskFragment），用来描述一个Activity任务栈，其内部也有很多的成员变量，如下所示：

名称	类型	说明
mTaskId	int	任务栈的唯一标识符
affinity	String	任务栈的倾向性
intent	Intent	启动这个任务栈的Intent，可能为null

Task内部存储了任务栈的所有信息，包括任务栈的唯一标识符、任务栈的倾向性、任务栈中的Activity记录等。

ActivityState

在ActivityRecord中通过枚举存储了Activity的所有的状态。

frameworks/base/services/core/java/com/android/server/wm/ActivityRecord.java
enum State {
    INITIALIZING,
    STARTED,
    RESUMED,
    PAUSING,
    PAUSED,
    STOPPING,
    STOPPED,
    FINISHING,
    DESTROYING,
    DESTROYED,
    RESTARTING_PROCESS
}

ActivityTaskSupervisor

用来替代ActivityStackSupervisor，是Activity的核心调度类，其中有一些Activity List。

frameworks/base/services/core/java/com/android/server/wm/ActivityTaskSupervisor.java
private final ArrayList<WaitInfo> mWaitingActivityLaunched = new ArrayList<>();  // 等待launch还不可见的Activity
final ArrayList<ActivityRecord> mStoppingActivities = new ArrayList<>();  // 正在stop的Activity
final ArrayList<ActivityRecord> mFinishingActivities = new ArrayList<>();  // 正在finish的Activity
final ArrayList<ActivityRecord> mNoHistoryActivities = new ArrayList<>();  // 没有历史记录的Activity

Activity栈管理

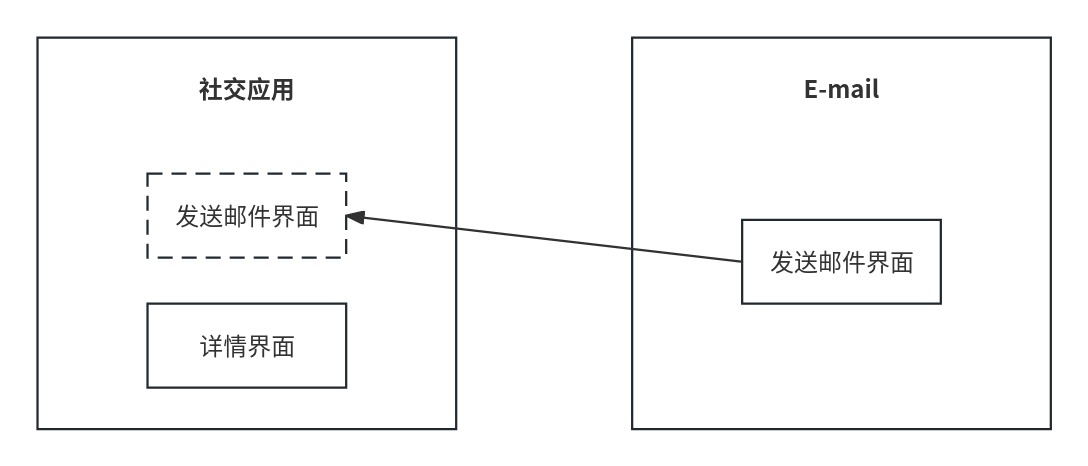

有了栈管理，我们可以对应用程序进行操作，应用可以复用自身应用中以及其他应用的Activity，节省了资源。比如我们使用一款社交应用，这个应用的联系人详情界面提供了联系人的邮箱，当我们点击邮箱时会跳到发送邮件的界面。

Launch Mode

用于设定Activity的启动方式，无论是哪种启动方式，所启动的Activity都会位于Activity栈的栈顶，主要有以下四种Launch Mode：

• standard：默认模式，每次启动Activity都会创建一个新的Activity实例。

• singleTop：如果要启动的Activity已经在栈顶，则不会重新创建Activity，同时该Activity的onNewIntent()方法会被调用。如果要启动的Activity不在栈顶，则会重新创建该Activity的实例。

• singleTask：如果要启动的Activity已经存在于它想要归属的栈中，那么将栈中位于该Activity上的所有Activity出栈，同时该Activity的onNewIntent()方法会被调用。如果要启动的Activity不存在于它想要归属的栈中，如果该栈存在，则创建该Activity的实例，如果该栈不存在，则首先要创建一个新栈，然后创建该Activity实例并压入到新栈中。

• singleInstance：启动Activity时，首先要创建一个新栈，然后创建该Activity实例并压入新栈中，新栈中只会存在这一个Activity实例。

Intent的FLAG

在Intent中定义了很多FLAG，其中有几个FLAG也可以设定Activity的启动方式，如果Launch Mode和FLAG设定的Activity的启动方式有冲突，则以FLAG设定的为准。

• FLAG_ACTIVITY_SINGLE_TOP：和Launch Mode中的singleTop效果一样。
• FLAG_ACTIVITY_NEW_TASK：和Launch Mode中的singleTask效果一样。
• FLAG_ACTIVITY_CLEAR_TOP：Launch Mode中没有与此对应的模式，如果要启动的Activity已经存在于栈中，则将所有位于它上面的Activity出栈。singleTask默认具有此标记的效果。

除了上述三个FLAG，还有一个FLAG和栈管理相关。

• FLAG_ACTIVITY_NO_HISTORY：Activity一旦退出，就不会存在于栈中。同样地，也可以在AndroidManifest.xml中设置android:noHistory。
• FLAG_ACTIVITY_MULTIPLE_TASK：需要和FLAG_ACTIVITY_NEW_TASK一同使用才有效果，系统会启动一个新的栈来容纳新启动的Activity。
• FLAG_ACTIVITY_EXCLUDE_FROM_RECENTS：Activity不会被放入到“最近启动的Activity”列表中。
• FLAG_ACTIVITY_BROUGHT_TO_FRONT：这个标志位通常不是由应用程序中的代码设置的，而是Launch Mode为singleTask时，由系统加上的。
• FLAG_ACTIVITY_LAUNCHED_FROM_HISTORY：这个标志位通常不是由应用程序中的代码设置的，而是从历史记录中启动的（长按Home键调出）。
• FLAG_ACTIVITY_CLEAR_TASK：需要和FLAG_ACTIVITY_NEW_TASK一同使用才有效果，用于清除与启动的Activity相关栈的所有其他Activity。

taskAffinity

我们可以在AndroidManifest.xml中设置android:taskAffinity，用来指定Activity希望归属的栈，在默认情况下，同一个应用程序的所有的Activity都有着相同的taskAffinity。taskAffinity在下面两种情况时会产生效果。

（1）taskAffinity与FLAG_ACTIVITY_NEW_TASK或者singleTask配合。如果新启动Activity的taskAffinity和栈的taskAffinity相同则加入到该栈中；如果不同，就会创建新栈。

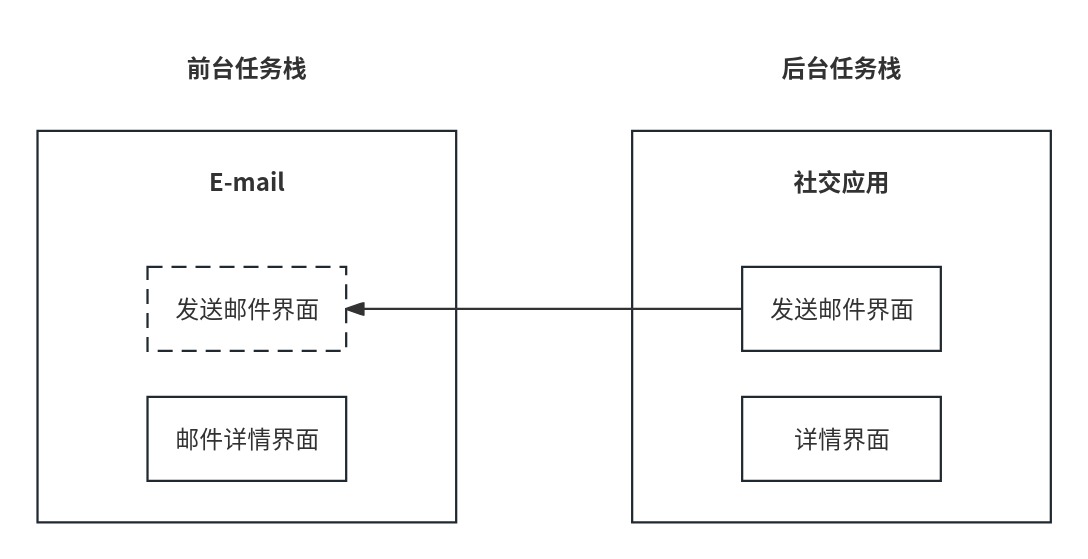

（2）taskAffinity与allowTaskReparenting配合。如果allowTaskReparenting为true，说明Activity具有转移的能力。举例：当社交应用启动了发送邮件的Activity，此时发送邮件的Activity是和社交应用处于同一个栈中的，并且这个栈位于前台。如果发送邮件的Activity的allowTaskReparenting设置为true，此后E-mail应用所在的栈位于前台时，发送邮件的Activity就会由社交应用的栈转移到与它更亲近的邮件应用（taskAffinity相同）所在的栈中。
